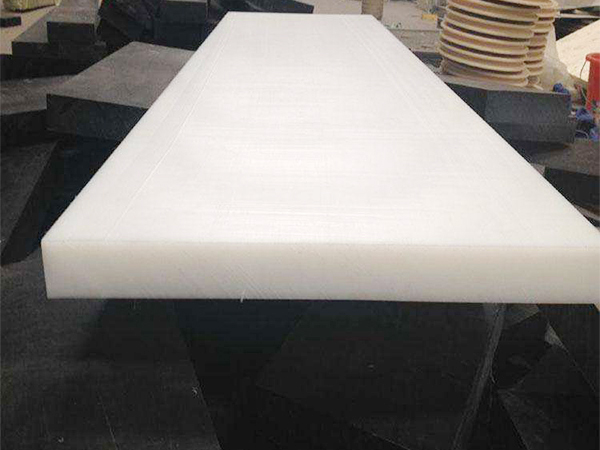

Chapas de UHMWPE: vantagens, limitações e seleção

As chapas de UHMWPE são utilizadas em revestimentos antidesgaste, guias, calhas e peças deslizantes quando a resistência à abrasão e o baixo atrito são importantes. A tenacidade e a baixa absorção de água também podem ser úteis em ambientes industriais húmidos. Estas propriedades, por si só, não demonstram rigidez estrutural nem tornam o material um substituto direto de outro grau de polietileno.

As principais limitações são a fluência sob carga prolongada, as variações dimensionais com a temperatura, as restrições de desempenho a quente e a maior exigência na execução de uniões. Este guia explica como estes fatores influenciam a seleção da chapa e o projeto da peça acabada, em vez de tratar a designação do material como uma especificação completa de desempenho.

O que distingue o UHMWPE

O polietileno de massa molecular ultraelevada tem cadeias moleculares muito mais longas do que o HDPE convencional. Nos catálogos de chapas também é designado PE-UHMW ou PE1000. As cadeias longas contribuem para o seu comportamento ao desgaste e ao impacto, mas também originam uma viscosidade do fundido muito elevada. O grau concreto, os aditivos e o processo de fabrico continuam a ser importantes; a designação de catálogo não indica a espessura da chapa.

• Resistência à abrasão: o UHMWPE é frequentemente considerado para revestimentos substituíveis e superfícies sujeitas a desgaste. A forma das partículas, o impacto, a pressão de contacto e o movimento determinam as condições reais de desgaste.
• Comportamento em deslizamento: uma superfície de baixo atrito pode facilitar o movimento das guias e das peças em contacto. O resultado depende da superfície de contacto oposta, da pressão, da velocidade, da lubrificação e do grau do material.
• Tenacidade e utilização em ambientes húmidos: o material pode absorver impactos e absorve pouca água. A resistência ao impacto de um revestimento é um requisito distinto da rigidez à flexão de um painel ou da compatibilidade química.

Resistência ao desgaste e baixo atrito são questões diferentes

O desgaste descreve a perda de material ou os danos na superfície; o atrito descreve a resistência ao movimento relativo. Um material com bons resultados num ensaio de abrasão não proporciona necessariamente o menor atrito num determinado conjunto deslizante. A pressão de contacto e a velocidade podem gerar calor, enquanto as partículas abrasivas e os impactos podem alterar a forma como o revestimento se desgasta. Compare dados obtidos em condições relevantes para a peça.

• Revestimentos para materiais a granel: identifique o material transportado, a dimensão e a forma das partículas, as zonas de impacto, o ângulo de escoamento, os apoios e a disposição da montagem.
• Guias de peças móveis: identifique o material e o acabamento da superfície de contacto oposta, a pressão de contacto, a velocidade, o ciclo de trabalho, a lubrificação se utilizada e os níveis aceitáveis de ruído, calor e desgaste.
• Peças em ambientes húmidos ou expostas: considere o meio, a concentração, as temperaturas de funcionamento e de limpeza, a duração do contacto, a exposição UV e o método de limpeza, e não apenas a humidade.

Verifique o modo de falha antes de escolher a espessura

Um revestimento antidesgaste e um painel que suporta cargas têm funções diferentes. A resistência do UHMWPE à abrasão não demonstra a sua rigidez. Um painel pode fletir ou deformar-se ao longo do tempo mesmo que a superfície resista ao desgaste. Avalie em conjunto a geometria da secção, os apoios, as cargas pontuais, a temperatura e a duração da carga; uma utilização estrutural ou crítica para a segurança exige uma base de projeto para o conjunto acabado.

Os graus diferem para além da cor

As formulações virgens, reprocessadas e modificadas com aditivos podem ter especificações diferentes. Identifique o grau proposto e a composição base do material, qualquer política exigida quanto ao conteúdo reciclado, a cor, as dimensões e a superfície da chapa, bem como a referência do desenho ou da amostra. Ao comparar propriedades, verifique o estado do provete e o método de ensaio, além do resultado declarado.

Os graus estabilizados contra os UV, antiestáticos, de baixo atrito e com desempenho específico perante o fogo respondem a requisitos diferentes. A cor, por si só, não identifica essas propriedades. A aptidão para contacto alimentar deve abranger o grau concreto, a formulação e as condições de contacto previstas; não pode ser deduzida da palavra UHMWPE nem transferida de outra formulação.

O UHMWPE e outros plásticos não são substitutos automáticos

O HDPE e o UHMWPE são ambos polietilenos, mas diferem na estrutura molecular e no comportamento durante a transformação. Para um revestimento, compare o desgaste e o atrito nas condições reais de contacto. Para um painel fabricado, compare a rigidez, os requisitos dimensionais, a exposição química e as uniões. Uma massa molecular mais elevada não torna um material melhor para todas as utilizações. Uma aplicação com temperaturas mais elevadas ou maiores exigências dimensionais pode precisar de outra família de plásticos, e não apenas de outro grau de PE. Compare as opções de chapas de PE com as chapas de HDPE em função do material semielaborado e do âmbito de fabrico necessários. Para exemplos de desgaste e deslizamento, consulte o guia de aplicações do UHMWPE.

Aspetos de projeto para revestimentos, guias e painéis

Revestimentos antidesgaste e calhas

Um revestimento substituível protege o equipamento de suporte; não tem necessariamente de desempenhar a função estrutural desse equipamento. Defina as zonas de impacto, o sentido de escoamento, a grelha de apoios, as juntas entre painéis, as fixações e o acesso para inspeção. Preveja a dilatação térmica nas juntas e nos pontos de montagem para que a restrição do movimento não deforme o revestimento. A espessura e as zonas substituíveis devem corresponder ao padrão de desgaste e à disposição dos apoios.

Guias e superfícies de deslizamento

Uma guia deve manter a folga de funcionamento, além de resistir ao desgaste. O material em contacto, a área de contacto, a velocidade e o funcionamento intermitente ou contínuo influenciam o calor por atrito e o desgaste. Inclua a acumulação de tolerâncias e os efeitos da temperatura, da carga de contacto prolongada e da fluência na geometria. Uma amostra ou primeira peça é mais útil quando avaliada com as peças conjugadas previstas e nas condições de funcionamento pretendidas.

Painéis e peças para ambientes húmidos

A baixa absorção de água é útil em ambientes húmidos, mas não impede variações dimensionais com a temperatura nem a flexão sob carga. Considere o vão, os bordos sem apoio, as cargas pontuais, a montagem, a drenagem e as faces visíveis. Um painel apoiado em todo o perímetro comporta-se de forma diferente de um que suporta cargas concentradas entre apoios muito afastados. A função e a instalação devem determinar as verificações de projeto.

Maquinação, variações térmicas e limitações das uniões

O corte, a furação e a maquinação CNC permitem obter elementos geométricos definidos em semielaborados de UHMWPE. A remoção de aparas, o calor de corte e o apoio da peça influenciam o resultado; as peças flexíveis também precisam de fixação adequada durante a maquinação. Distinga a espessura nominal da chapa das tolerâncias da peça acabada. Indique no desenho em vigor as dimensões funcionais, os furos, as ranhuras, os bordos, os requisitos de superfície e os pontos de inspeção, e defina a temperatura e o estado da peça para a inspeção dimensional. Leia o guia de fabrico de HDPE e PP para os requisitos de desenho e maquinação.

O UHMWPE convencional tem uma viscosidade do fundido muito elevada e não escoa como os graus habituais de HDPE. A moldação por compressão e a extrusão por pistão são métodos comuns de produção de semielaborados; os graus especiais processáveis no estado fundido são exceções. A soldadura exige, por isso, um processo adequado ao grau concreto, e não a aplicação presumida de um procedimento padrão para PE. A baixa energia superficial também torna mais exigentes a colagem, a impressão e o revestimento. Avalie a união ou o tratamento superficial propostos para o conjunto real.

Contacto químico, calor e utilização no exterior

A temperatura de fusão não indica a temperatura admissível de utilização contínua. O calor pode aumentar a deformação e alterar o comportamento em deslizamento antes de o material fundir, sobretudo sob carga. A compatibilidade química depende da substância, da concentração, da temperatura, do tempo de contacto e das tensões mecânicas. Inclua os ciclos de limpeza, além do funcionamento normal, e utilize dados do grau selecionado em vez de uma indicação genérica de «resistência química».

Para exposição prolongada no exterior, escolha uma formulação estabilizada contra os UV adequada e considere as variações de temperatura. A cor preta, por si só, não demonstra resistência às intempéries. Em equipamentos para serviço químico, considere a chapa e as uniões em conjunto: selecionar um material quimicamente compatível não resolve fugas, vãos sem apoio ou um método de união inadequado. A função de contenção ou segurança exigida deve integrar o projeto do equipamento acabado. Leia o guia de seleção de chapas de HDPE e PP para equipamentos de processamento químico.

A inspeção e a entrega devem respeitar a especificação

• Verifique a espessura, as dimensões, a planicidade, a referência de cor e a superfície especificadas para a chapa, bem como os furos acabados ou os elementos obtidos por corte, quando aplicável. Acorde os pontos e as condições de medição das dimensões críticas.
• Relacione as declarações do material, as fichas técnicas e os registos de ensaio com o grau proposto. Especifique qualquer amostra, primeira peça, fotografia ou inspeção por terceiros exigida; estas verificações são distintas dos dados típicos do material.
• Utilize apoios adequados para as chapas e proteção das superfícies e dos bordos durante o acondicionamento. Defina a rotulagem, a disposição em paletes ou caixas, o destino, o Incoterm e as marcações específicas do projeto.

Associe a designação do material, a referência do lote quando exigida e o desenho em vigor aos registos de inspeção. Se uma encomenda repetida tiver um comportamento diferente, isto ajuda a distinguir uma alteração de formulação de uma alteração de geometria ou das condições de utilização. Acorde os limites de aceitação separadamente dos valores típicos de uma ficha técnica.

Cinco dados para comparar opções de UHMWPE

• Função: se a peça é um revestimento, uma guia, uma superfície deslizante ou um painel, como é apoiada e quais as consequências do desgaste ou da falha.
• Material: grau exigido ou referência de desempenho, requisito de material virgem ou de conteúdo reciclado, cor, espessura nominal, dimensões do painel e superfície.
• Condições de contacto: carga, superfície de contacto oposta ou material a granel, movimento, velocidade, impacto, padrão de desgaste, temperatura, meio químico e limpeza, quando aplicável.
• Geometria: desenho em vigor, dimensões finais, tolerâncias, furos, fixações, folgas de dilatação, uniões e âmbito da maquinação e da inspeção.
• Fornecimento: quantidade, requisitos de amostra ou primeira peça, documentos do material, acondicionamento, destino, Incoterm e data exigida.

Perguntas sobre placas de UHMWPE

O UHMWPE é o mesmo que o HDPE?

Não. Ambos são polietilenos, mas o UHMWPE tem cadeias moleculares muito mais longas e um comportamento diferente no estado fundido. Estas diferenças afetam a seleção para aplicações de desgaste e a transformação. Compare os graus concretos, as condições de utilização e os requisitos da peça acabada; dimensões iguais ou a designação comum «PE» não tornam os materiais intermutáveis.

Uma ficha técnica prevê o desempenho de um revestimento ou de uma guia?

Descreve o material e as condições em que foram obtidas as propriedades declaradas. Um resultado de desgaste ou atrito aplica-se ao contacto do ensaio, e não automaticamente ao seu transportador ou guia. Os apoios, a carga, a velocidade, a temperatura, os impactos, a exposição química e a instalação também influenciam a peça. Utilize os dados do material juntamente com o desenho e as condições de utilização, e não como uma previsão da vida útil.

É possível colar ou soldar UHMWPE?

Não existe uma resposta única de sim ou não para todos os graus. A baixa energia superficial dificulta a colagem e a viscosidade do fundido muito elevada complica a soldadura convencional. Alguns graus e processos especializados permitem obter uniões viáveis. Confirme o material, a preparação, a geometria da união, o equipamento e as cargas, e depois avalie a união segundo os requisitos de aceitação do conjunto.
